Referenzen von Müllheizkraftwerken

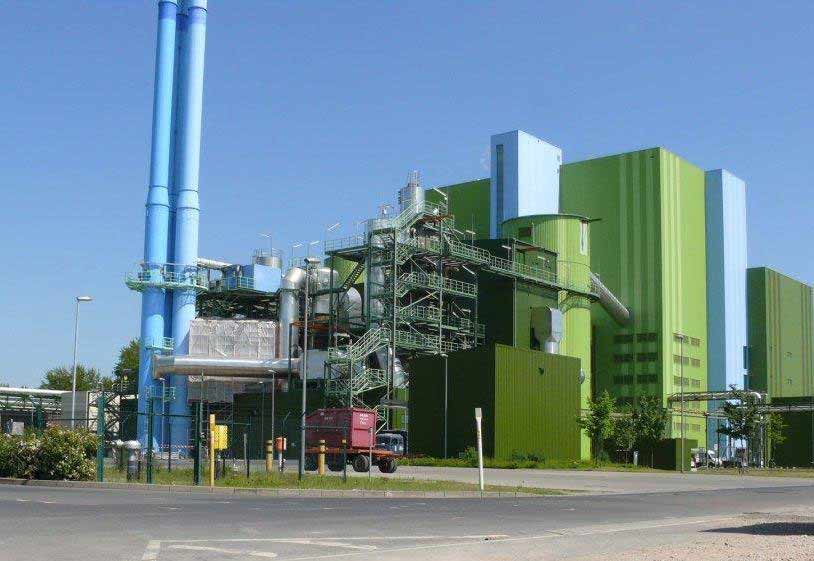

Müllheizkraftwerk Mainz Linie 3:

Verfahrensbeschreibung:

• Zwischen 2001 und 2003 wurden die beiden Verbrennungslinien nach dem System MARTIN gebaut. Die Müllverbrennung entsorgt Abfälle aus dem Stadtgebiet und den Landkreisen Mainz-Bingen und Umgebung.
  Die bei der Müllverbrennung frei werdende thermische Energie wird in 4-zügigen Vertikal-Dampferzeugern in Frischdampf umgesetzt, womit in nachgeschalteten Dampfturbosätzen Elektrizität erzeugt wird (Müllheizkraftwerk).
• Zur Kapazitätserweiterung, zur Eigenstromerzeugung und zur energetisch optimalen Einbindung in das 400 MW Gas- und Dampfturbinenkraftwerk (GuD-Kraftwerk) der Kraftwerke Mainz-Wiesbaden AG wurden die dritte Verbrennungslinie, die Entnahme-Kondensations-Dampfturbogruppe sowie die Fernleitungen zwischen dem Müllheizkraftwerk und dem GuD-Kraftwerk gebaut.
• Damit wird ein Teil des in der Müllverbrennung erzeugten Frischdampfes in das benachbarte GuD-Kraftwerk eingespeist, wobei der Dampf im Zwischenüberhitzer auf 550 °C überhitzt und somit hocheffizient verstromt wird.
  Diese Anlagenkombination ist in Deutschland erstmals zum Einsatz gekommen.
  In einer neuen Dampfturbogruppe mit Flusswasserkühlung und Fernwärmeauskopplung erfolgt eine weitere effiziente Nutzung des in der Müllverbrennung erzeugten Hochdruckdampfs.
• Beim Müll-Heizkraftwerk (MHKW) Mainz handelt es sich in Bezug auf die im Abfall gebundene Energie und deren Nutzung zur Strom-, Prozessdampf und Fernwärmeerzeugung um eine energetisch vorbildliche Lösung.


Technische Hauptdaten:

• Frischdampf-Nennmassenstrom aller 3 Müllverbrennungslinien = 155 t/h
  Frischdampf-Nennmassenstrom zu Dampfturbine = 90 t/h
  Frischdampf-Nennmassenstrom zu GuD-Kraftwerk = 95 t/h
  Elektrische Nennleistung Dampfturbosatz = 20.7 MW
  Kondensat-Vorwärmung = 5.1 MW
  Fernwärmeauskopplung = 2-stufig


Projektumfang:

• Auslegung, Engineering, Planung und Lieferung der 3. Müllverbrennungslinie durch Erweiterung der bestehenden Gebäude, mit Abfallannahme, Müllverbrennungsofen nach dem System MARTIN, Thermische Müllbehandlung (Rückschub-Rostfeuerung), Dampferzeugung und Abgasreinigung
• Einbindung der Frischdampfleitung der Müllverbrennung in die Ferndampfleitung zum GuD-Kraftwerk, bei dem der Frischdampf im Zwischenüberhitzer überhitzt und anschliessend in der dortigen Dampfturbogruppe verstromt wird.
• Einbindung des bestehenden Energieteils und des bestehenden Eigenbedarfsdampfsystems der Müllverbrennungslinien.
• Auslegung, Engineering, Planung und Lieferung des Entnahme-Kondensations-Dampfturbosatzes mit neuer Dampfturbinenhalle, direktgekühlt mit Flusswasser aus dem Rhein. Zusätzlich gehört ein Entnahmedampfsystem und eine Fernwärmeauskopplung zum Projektumfang.
  Der Entnahmedampf versorgt primär den Dampfeigenbedarf der Müllverbrennungslinien.
  Zusätzlich liefert der Entnahmedampf und der Anzapfdampf über eine 2-stufige Fernwärmeauskopplung Wärme für das Fernwärmenetz in Mainz.
  Zwischen dem Gebäude mit den Müllverbrennungslinien und der Dampfturbinenhalle wurde eine Rohrleitungsbrücke für Ferndampf- und Fernkondensatleitungen, anderen Versorgungsrohrleitungen sowie für Kabel gebaut.
• Auslegung, Engineering, Planung und Lieferung ded Entnahmebauwerkes für Flusswasserentnahme, Reinigung, Förderung und Einleitung.
  Für die einwandfreie Einleitung des aufgewärmten Kühlwassers in den Rhein dient ein neues Kraftschlussbecken.


HUTTER FREI POWER Lieferungen und Leistungen:

• Unsere Leistungen für den Energieteil mit Wasser-/Dampf- Kreislauf und Flusswasserkühlung:
  Erarbeitung des Betriebs- und Regelkonzepts, Entwurf des Expansionslinienkonzeptes mit Einbindung des Frischdampfes in das GuD-Kraftwerk, des neuen Dampfturbosatzes und die bestehende Eigenbedarfsturbine, mit Anpassungen an der bestehenden Anlage,
  R&I- Schemata, technische Vorgaben für die übergeordnete Leittechnik wie z. B. Prozessfunktionspläne, Regelschemata, Einzelsteuerbausteine, Schrittketten, Übersicht über Lastfälle und Betriebsfälle, Auslegung und Spezifikation mit Evaluation, Lieferantenbetreuung, Anordnungs- /Aufstellungsplanung, Koordination der technischen Schnittstellen, Prozesstechnische Inbetriebsetzung der übergeordneten Leittechnik und übergeordnete Inbetriebsetzungsleitung.
• Unsere Lieferungen für den Energieteil:
  Schlüsselfertige Lieferung mit Montage und Inbetriebsetzung der gesamten Systeme einschliesslich der Rohrleitungsbrücke, aller Fernleitungen und der Kondensatvorwärmung um die Dampfturbine
• Unsere Leistungen für die Müllverbrennungs-Linie 3:
  Qualitätskontrolle der gesamten mechanischen Montage, Gesamt-Inbetriebsetzungsleitung
• Unsere Leistungen für das gesamte Müllheizkraftwerk:
  Vorschläge für Lösungen von Betriebsproblemen, Optimierungen und Anpassungen für den erweiterten Betrieb aller 3 Linien.
• Unsere Leistungen für die energetische Integration aller Kraftwerke am Standort:
  System-Engineering für die energetische Integration der Müllverbrennung, des GuD-Kraftwerkes, des bestehenden Energieteils, des neuen Energieteils mit Dampfturbosatz und der Fernwärmeauskopplung sowie der Einbindung der neuen Eigenbedarfsdampfversorgung der Müllverbrennungslinien.


Kunde:

• Entsorgungsgesellschaft Main m.b.H., Mainz, Deutschland
